Гидрофонды WellStreamer сейсмо-кабелі

WellStreamer сейсмо-кабельдері МСП, ВСП, ОВСП, ВСаП/ВРВСП, төмен жиілікті АК, сейсмикалық бүйірлік сканерлеу және т.б. әдістерін пайдалана отырып, сейсмикалық барлау кезінде сумен немесе бұрғылау сұйықтығымен толтырылған ұңғымаларда Р толқындарын жазуға арналған. Гидрофондық сейсмо-кабельдер пирстердің, бөгеттердің және бөгеттердің құрылымын зерттеу үшін қолданылады - бұл жағдайда олар құрылымның бір жағында су бетінен төмен орналасуы мүмкін. WellStreamer сонымен қатар қадалардың ұзындығын параллельді әдіспен өлшеуге, топырақты бекіту процесін геотехникалық бақылауға, шахта оқпанын салу кезінде мұз тосқауылының үздіксіздігі мен қалыңдығын бақылауға арналған.

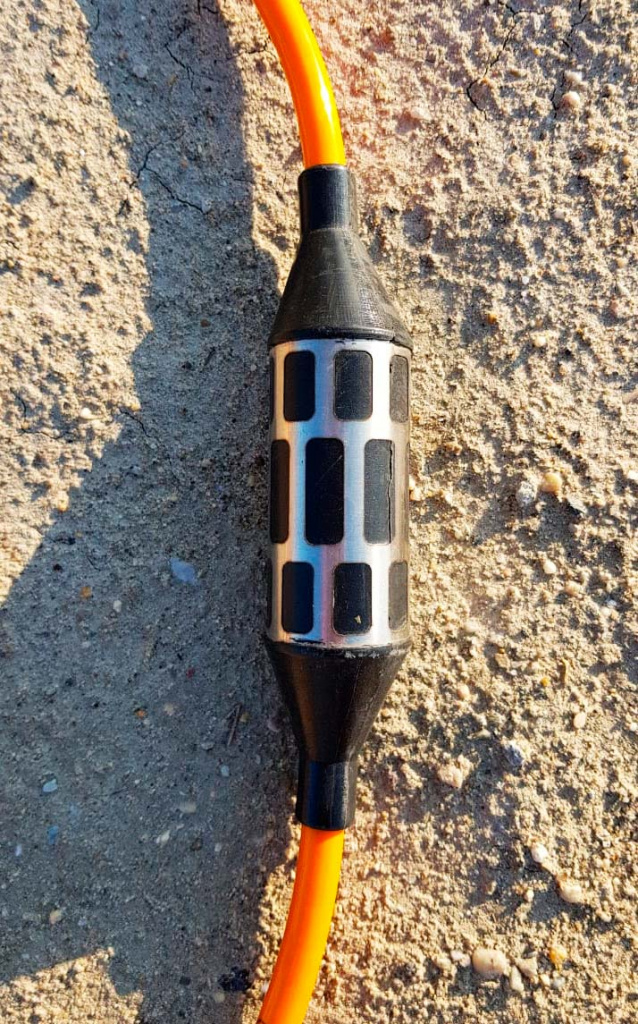

Гидрофондық модульдер сигналды алдын ала күшейткіштері бар жоғары сезімтал үдеуден қорғалған гидрофондарды пайдаланады. Арналардың стандартты саны - 24, бірақ Тапсырыс берушінің өтініші бойынша ол 1-ден 48-ге дейін өзгеруі мүмкін. Датчиктер арасындағы қадам әдетте 1 м, ал стримердің ұзындығы 600 метрден астам жетуі мүмкін. Сейсмикалық деректер стандартты сызықтық сейсмикалық станциялардың көмегімен жазылады.

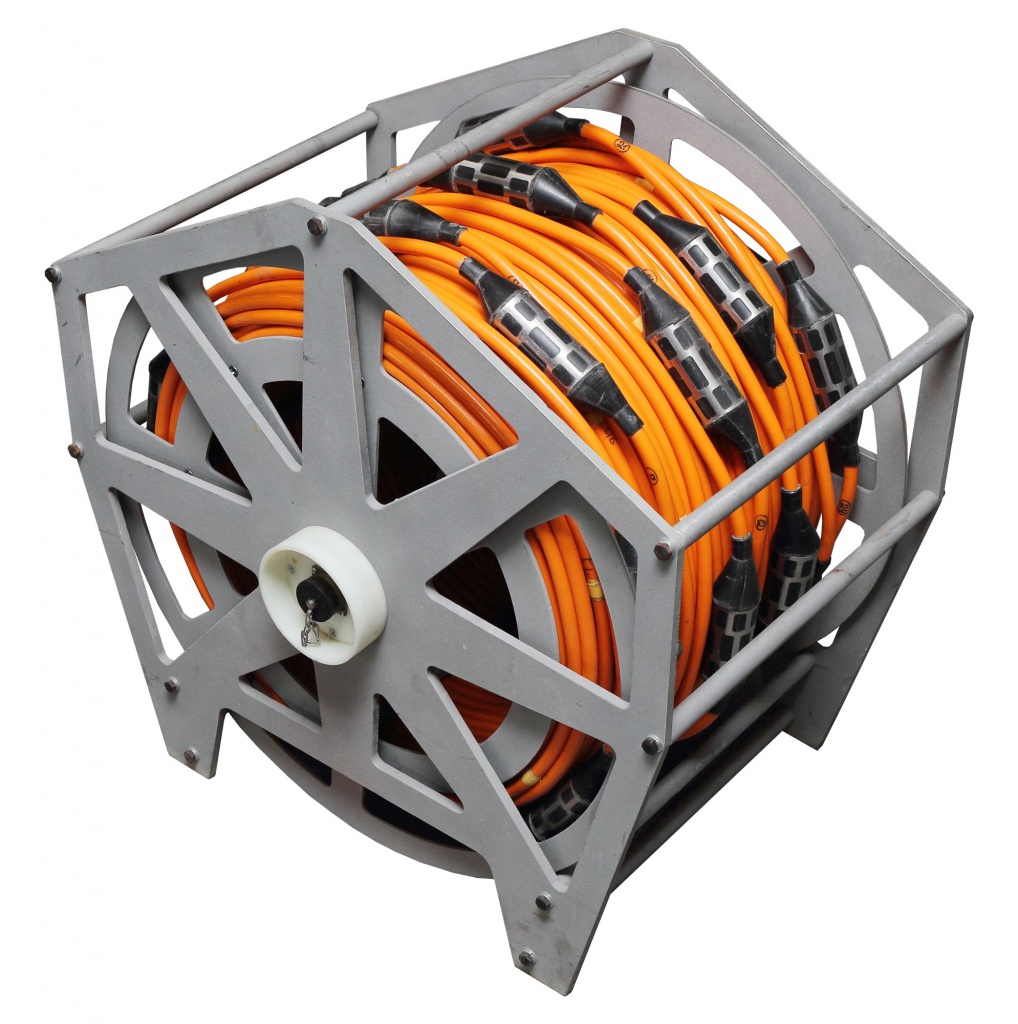

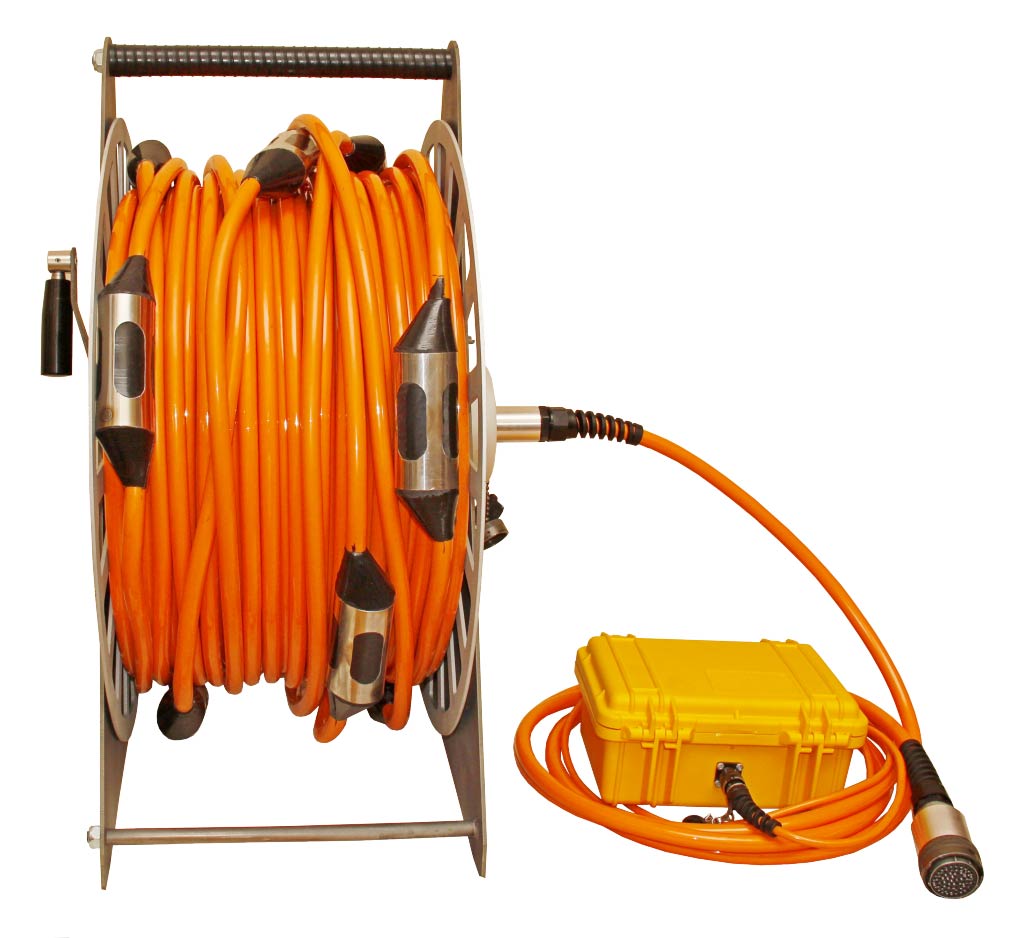

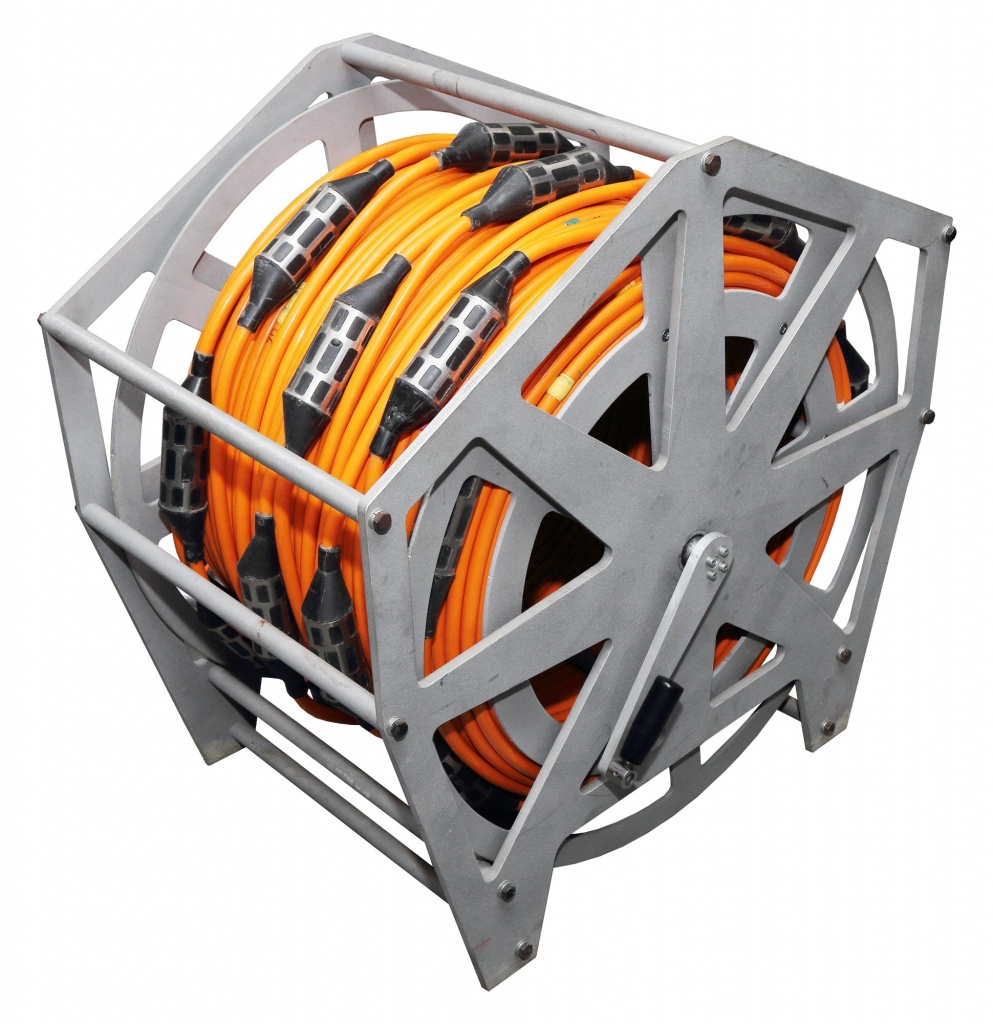

WellStreamer жылжымалы контактілері бар геофизикалық катушкаға қоюға болады, бұл стримерді сейсмикалық станциядан ажыратудың қажетінсіз түсіруге және көтеруге мүмкіндік береді. Терең ұңғымаларда жұмыстың ыңғайлылығы мен қауіпсіздігі мамандандырылған лебедкаларды BGW және BGW light қолдану арқылы қамтамасыз етіледі.

WellStreamer сонымен қатар басқару сейсмикалық қабылдағышқа кранмен жабдықталуы мүмкін, оны пайдалану ВСП орындау кезінде көз мен сейсмикалық станция арасындағы синхрондау қателерін жояды және интервалдық жылдамдықтарды анықтау дәлдігін арттырады.

WellStreamer және GStreamer қабылдау жүйелерін Pulse, SHock немесе GeoSVбойлық және ығысу толқыны эмитенттерімен пайдалану P және S толқындарын тіркей отырып, параллельді (ASTM D4428 / D4428M) немесе томографиялық көп толқынды аралық сейсмоакустикалық берілістерді орындауға мүмкіндік береді және оларды бағалауды жалғастырады. зерттелетін массивтің беріктік қасиеттері. МСП технологиясының сипаттамасын біздің мақалалардан табуға болады (1, 2).

• Ұңғымалық сейсмикалық барлау жұмыстарын мынадай әдістермен орындау: МСП, ВСП, ОВСП, ВСаП/ВРВСП, seismic side-scans және басқалар
• Ерекше жауапты құрылыстарды салуға арналған инженерлік ізденістер
• Карсттарды, тығыздау аймақтары мен қазбаларды іздеу
• Топырақ массивінің геотехникалық мониторингі және оның көтергіш қасиеттерін анықтау
• Жарықтарды іздеу және қадағалау мақсатында ГЭС бөгеттерінің геотехникалық мониторингі
• Айлақтардың, бөгеттердің және басқа да гидротехникалық құрылыстардың құрылысын айқындау және/немесе жай-күйін бақылау
• Мұз кеуектік қоршаулардың тұтастығы мен қалыңдығын бақылау
• Пайдалы қазбаларды іздеу және барлау

• WellStreamer гидрофондық өрімі
• Зарядтау құрылғысы бар аккумуляторлық батарея
• Ұңғыма сағасындағы орамды бекіткіш

• КТ-4С катушкасы немесе BGW / BGW light
• Jackэнергия жинағышы бар Pulse, SHock және GeoSV ұңғымалық сәулелендіргіштер
• Серіппелі (GStreamer), пневматикалық (GStreamer-P) немесе электр механикалық (GStreamer-E) қысымды ұңғымалық 3С зондтар
• Жоғары жиілікті сейсмикалық станциялар Sigma4, DAQlink4 немесе ЭЛЛИСС-3
• INCLIS DH ұңғымалық инклинометрлер
