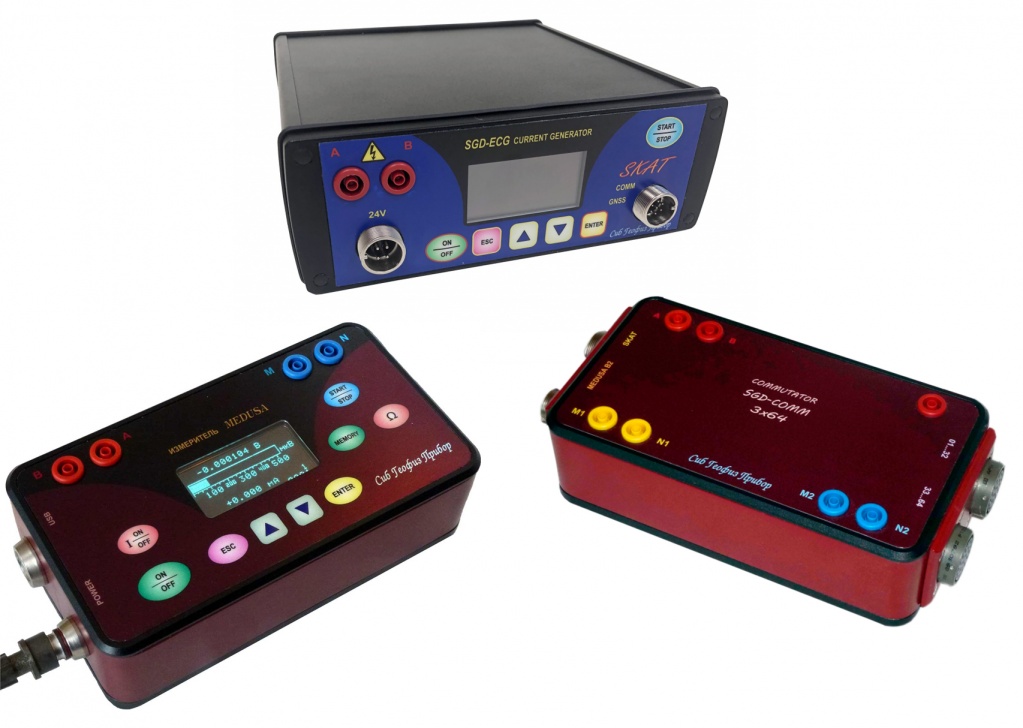

SGD-EEM MEDUSA B2+SGD-EGC SKAT III және SGD-COMM
SKAT III генераторы бар MEDUSA-B2 - өлшегішінің электр барлау жинағы - жиілік пен уақыттық аймағында кедергілер(ВЭЗ, СГ, ЭП) және жасанды поляризациялау әдістері(ВП) арқылы жұмыс жүргізуге мүмкіндік береді.
Жиілік пен уақыт домендеріндегі импульс ұзақтығының бірыңғай кең диапазоны (0-ден 625 Гц-ке дейін және 0,5-тен 32 секундқа дейін) тапсырмаларға сәйкес жұмыс әдістемесін икемді түрде бейімдеуге мүмкіндік береді.
Электрлік зерттеу жинағының SGD-COMM қосқышымен үйлесуі, әсіресе томографиялық нұсқада егжей-тегжейлі электрлік зерттеулерді орындау жылдамдығын күрт арттырады.
MEDUSA-B2 + SKAT III + SGD-COMM электр барлау кешенін жұмыс бабында қосу схемасы
SGD-COMM – берілген хаттамаға сәйкес 64 қабылдау және қуаттау электродтарын ауыстыруға арналған электр барлау қосқышы және екі 32 электродты электрлік барлау кабельін қосуға мүмкіндік береді. SGD-COMM MEDEUSA-B2 екі өлшеу арнасын пайдаланады, бұл электродты сұрау жылдамдығын одан әрі арттырады.
Қолдану аймақтары:
-
Геологиялық картаға түсіру
- Пайдалы қазбаларды іздеу және барлау
- Жер асты суларын іздеу
- Инженерлік зерттеу
- Қоршаған ортаны зерттеу
- Қауіпті процестерді зерттеу және бақылау
- Негізгі жинақ (кабель және электродтарсыз):
-
Кәсіби жинақ:
- SGD-EGC200 SKAT III
- SGD-EEM MEDUSA-B2
- SGD-COMM
- Күшейтілген герметикалық орамдар (32 электрод / 5 м қадам / 2 шеткі қосқыш) (2 дана)
- Титан шпилька электродтары 30 см (65 дана)
- Электродты қосқыштар (65 дана)
- Электродтарға арналған діріл сөмкелері (2 дана)
- КТ-1С әмбебап геофизикалық катушкасы
- Болат-мыс кабель T-143 (1 км.)
- Жабдықты тасымалдауға арналған сөмке (2 дана)
|
SGD-EGC SKAT III генераторынын негізгі сипаттамалары: |
|
|
Генератордың максималды шығыс қуаты |
200 Вт |
|
Генератордан шығатын ток мәні |
1, 2, 5, …, 800, 900, 1000 мА |
|
Өшірілген ток генераторының максималды ағып кету тогы (үзіліс кезінде). |
0.01 мА |
|
Генератордың максималды шығыс кернеуі |
±1 500 В (3 000 В peak-to-peak) |
|
Жұмыс жиіліктері |
0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5 и 625 Гц |
|
Екінші жиынның периодтары (үзіліспен бір ағымдағы импульс). |
0,5; 1; 2; 4; 8; 16; 32 с |
|
Белсенді жүктемедегі ағымдағы тұрақтандырудың салыстырмалы қатесі |
0.5 %-тен көп емес |
|
Генератор шығыс кернеуі бар аккумулятордан қуат алады |
20 ÷ 30 В |
|
Жүктемесіз максималды қуат тұтынуы (AB) |
5.5 Вт |
|
Ток генераторының максималды ток тұтынуы |
12 А-ден көп емес |
|
Ток генераторының жұмыс температурасы |
−40 ÷ +50 °С |
|
Қорғаныс дәрежесі |
IP64 |
|
Өлшемдері |
212×77×235 мм |
|
Массасы |
не более 2.8 кг |
|
SGD-EEM MEDUSA-B2 өлшеуішінің негізгі сипаттамалары: |
|
|
Гальваникалық оқшауланған өлшеу арналарының саны |
2 |
|
Жиілік доменінің жұмысына арналған жиіліктер |
0 (тұрақты ток), 0.0190, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.5, 39.0, 78.1, 156.25, 312.5 и 625.0 Гц |
|
Уақыт доменінде жұмыс істеген кездегі ағымдағы импульс ұзақтығы (күзу уақыты). |
0.5, 1, 2, 4, 8, 16 с |
|
Жазылған кіріс сигналының максималды кернеу мәні |
±5 В |
|
Алдын ала күшейткіштің күшейу коэффиценті |
1 және 8 |
|
Тұрақты токты өлшеу арналарының кіріс кедергісі |
60 МОм-нан кем емес |
|
500 мкВ-дан 5 В-қа дейінгі диапазондағы кіріс сигналының кернеуін өлшеудің салыстырмалы қателігі |
1 %-тен көп емес |
|
10 мВ жоғары кернеулер үшін типтік өлшеу қателігі |
0.1 %-тен кем |
|
Компьютермен байланыс интерфейсі |
USB |
|
Қосылған екі арнасы бар есептегіштің үздіксіз автономды жұмысының ұзақтығы |
10 сағатқа дейін |
|
Сыртқы тұрақты ток көзінен есептегішті қоректендіру/зарядтау кернеуі |
4.5 ден 15 В-қа дейін |
|
Сыртқы тұрақты ток көзінен максималды ток тұтынуы |
2.5 А |
|
ГОСТ14254-96 бойынша қорғаныс дәрежесі (МЭК 529-89 CE I70-1 EN 60529). |
IP64 |
|
Өлшегіштің жұмыс температурасы |
−40 ÷ +60 °С |
|
Өлшемдері |
210×110×70 мм |
|
Массасы |
1.4 кг-нан көп емес |
|
SGD-COMM коммутаторының негізгі сипаттамалары: |
|
|
Қосылатын электродтардың саны |
64 |
|
Өлшеу каналдарының саны |
2 |
|
Қуаттағыш каналдардың саны |
1 |
|
Қашықтағы электродты «шексіздікке» шығару |
бар |
|
ГОСТ14254-96 бойынша қорғаныс дәрежесі (МЭК 529-89 CEI 70-1 EN 60529) |
IP64 |
|
Жұмыс температурасы |
−40 ÷ +70 °С |
|
Өлшемдері |
230×110×60 мм |
|
Массасы |
< 1.4 кг |
