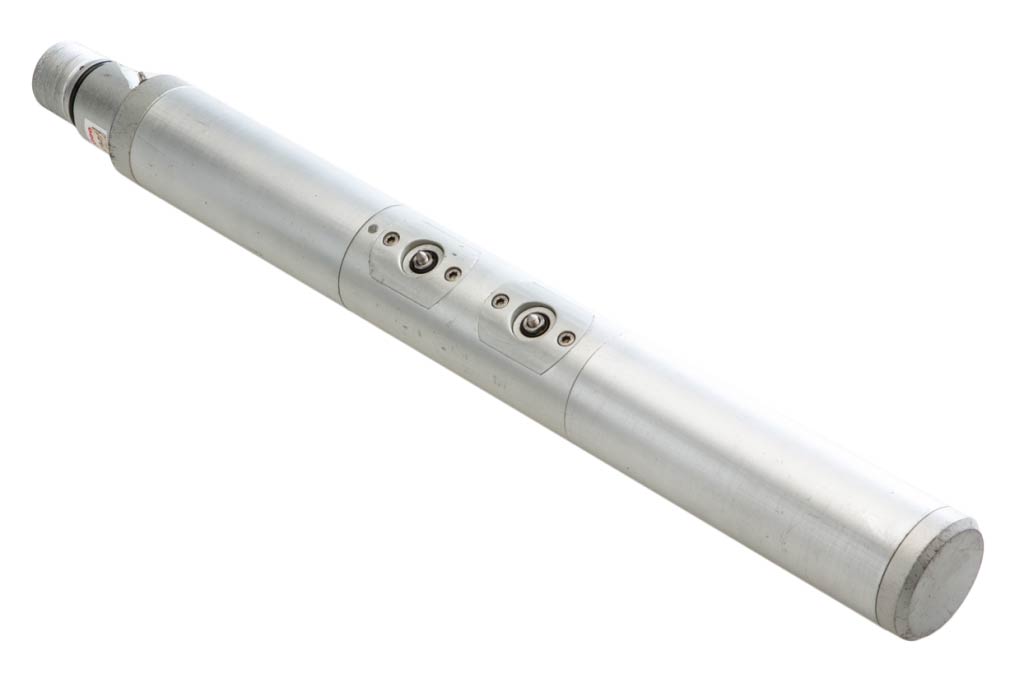

Ұңғымалық SV толқынының сәулелендіргіші GEOSv

GeoSV ұңғымалық электродинамикалық көзі параллель ұңғыма аралық сейсмикалық дыбыстау әдісімен жұмыстарды жүргізу кезінде, тереңдігі 200 м-ге дейінгі құрғақ және сумен толтырылған ұңғымаларда тік (SV) поляризацияның ығысу толқындарын құру үшін қолданылады. Р толқындарын қоздыру үшін бұл жағдайда әдетте ұңғыма спаркері пайдаланылады, ал эмиттердің жұмысы Джек энергиясын сақтау құрылғысымен қамтамасыз етіледі. Көп толқынды параллель MSP табиғи жағдайларда ұңғыма аралық кеңістікте Vp және Vs жылдамдықтарының сенімді тік үлестірімдерін алуға және Пуассон қатынасын, сондай-ақ Янг және ығысу модульдерін есептеуге мүмкіндік береді, яғни. зерттелетін ортаның беріктік қасиеттерін бағалауға кірісу.

GeoSV ұңғымада пневматикалық бекіту жүйесі бар және тік бағытта көп полярлы орын ауыстыру импульстерін жасауға мүмкіндік береді, осылайша, SV+ және SV− поляризациясының толқындарын тудырады. SV көзін пайдаланудың артықшылықтары: GStreamer-E ықшам бір нүктелі 3С қысымды зондымен сигналды жазу мүмкіндігі, ұңғымаларда жабдықты бағдарлаудың қажеті жоқ және тік (Z) құрамдас бөлікте ығысу толқындарының келуін қарапайым анықтау. поляризациялық талдауды қолдану. GeoSV көзі ASTM D4428 / D4428M халықаралық стандартына толығымен сәйкес келеді.

GeoSV қолдану аймағы:

• Төзімділік қасиеттерін айқындай отырып, топырақты бекіту процесінің геотехникалық мониторингі
• Ерекше жауапты құрылыстарды салуға арналған инженерлік ізденістер
• Топырақ негізінің беріктік қасиеттерін анықтау

• GeoSV сәулелендіргіші
• Орауыштағы жоғары вольтты кәбіл желісі
• Катушкадағы пневмотрубка
• Коммутатор
• Jack жинақтауышын қосуға арналған кабель

• JackPad қашықтан басқару пульті бар Jack энергия жинақтаушысы
• Серіппелі (GStreamer), пневматикалық (GStreamer-P) және электромеханикалық (GStreamer-E) қысқышы бар WellStreamer немесе 3C ұңғыма зондылары
• Sigma4, DAQlink4 немесе ЭЛЛИСС-3 жоғары жиілікті сейсмикалық станциялар
• Ұңғымалық Pulse спаркері
• Ұңғымалық инклинометрлер INCLIS DH

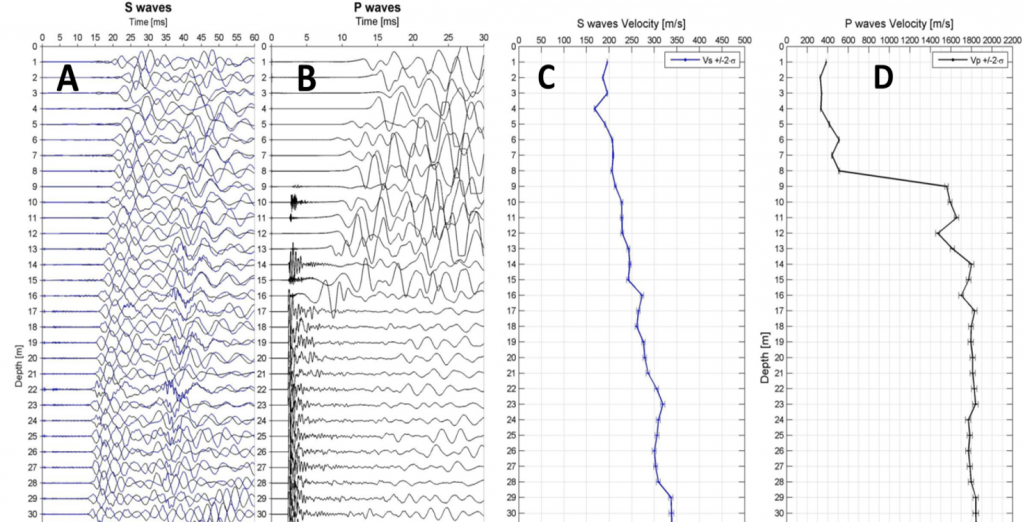

Ұңғыма ұшқыны мен GEOSv эмитентінің көмегімен алынған параллель МСП деректері (ұңғымалар арасындағы қашықтық 4 метр).

Солдан оңға қарай: S толқындары бойынша берілістің жиынтық сейсмограммасы (Z-компонент) (GEOSv эмитент); Р толқындары бойынша берілістің жиынтық сейсмограммасы (Н-компонент) (ұңғыма ұшқыны); Ұңғыма аралық кеңістікте сәйкесінше S және P толқынының жылдамдығының тік таралуы.
